Dans une unité de production, la rotation des engrenages ne suffit pas à elle seule ; ces engrenages doivent tourner de manière sûre, sans rebuts ve sans gaspiller de matière première. Observer, sur le sol de l’usine, un opérateur qui transpire devant sa machine, inquiet lors du remplissage d’un produit chimique dangereux, veya essayant constamment de nettoyer les buses, est la facture la plus claire d’un mauvais calcul d’ingénierie et d’un manque de protocole de sécurité au travail.
Le principal problème (pain point) de nos industriels concernant le conditionnement de produits chimiques dangereux et inflammables (diluants, acétone, peintures solvantées, nettoyants alcoolisés, additifs de carburant) est généralement le suivant : « Je veux à la fois effectuer un remplissage avec une précision millimétrique pour réduire mes rebuts de grammage à zéro, mais j’ai peur de la moindre étincelle qui pourrait faire exploser mon usine. »
Nous ne considérons pas le remplissage de matières dangereuses comme un simple transfert de fluide, mais comme un problème de « Sécurité au Travail (SST) » et d’« Efficacité Opérationnelle ». Dans ce guide, nous examinerons l’anatomie de l’ingénierie permettant de réduire le risque d’étincelle à zéro dans le cadre des normes ATEX pour la classification des zones dangereuses (Hazardous Area), ainsi que l’impact d’un remplissage sans rebuts sur la rentabilité.
Partie 1 : Classification des Zones Dangereuses (Hazardous Area Zones)
L’éthique du génie mécanique impose la sécurité d’abord, la production ensuite. Avant de concevoir une remplisseuse destinée à fonctionner dans un environnement inflammable et explosif (Ex), nous devons connaître la fréquence et la durée du risque d’explosion dans cette zone de l’usine. Les directives ATEX (ATEX 137) divisent ces espaces en trois zones principales :
Zone 0 : Atmosphère explosive consistant en un mélange d’air et de substances inflammables sous forme de gaz, de vapeur ou de brouillard, présente de manière permanente, pendant de longues périodes ou fréquemment. (Ex : L’intérieur de la trémie/bunker de remplissage).
Zone 1 : Atmosphère explosive susceptible de se présenter occasionnellement en fonctionnement normal. (Ex : Autour immédiat de la buse de remplissage, col de l’emballage).
Zone 2 : Atmosphère explosive non susceptible de se présenter en fonctionnement normal ou, si elle se présente, ne persistant que pour une courte durée. (Ex : À distance de la remplisseuse, zone de ventilation générale de l’usine).
Lors de la conception de nos remplisseuses, nous veillons à ce que la buse de dosage et les pièces en contact avec le produit soient adaptées à la Zone 1, tandis que l’armoire électrique ou les servomoteurs sont déportés (si possible) en Zone 2, ou équipés de modes de protection Ex-d ou Ex-p conformes à la Zone 1 pour garantir une sécurité absolue.

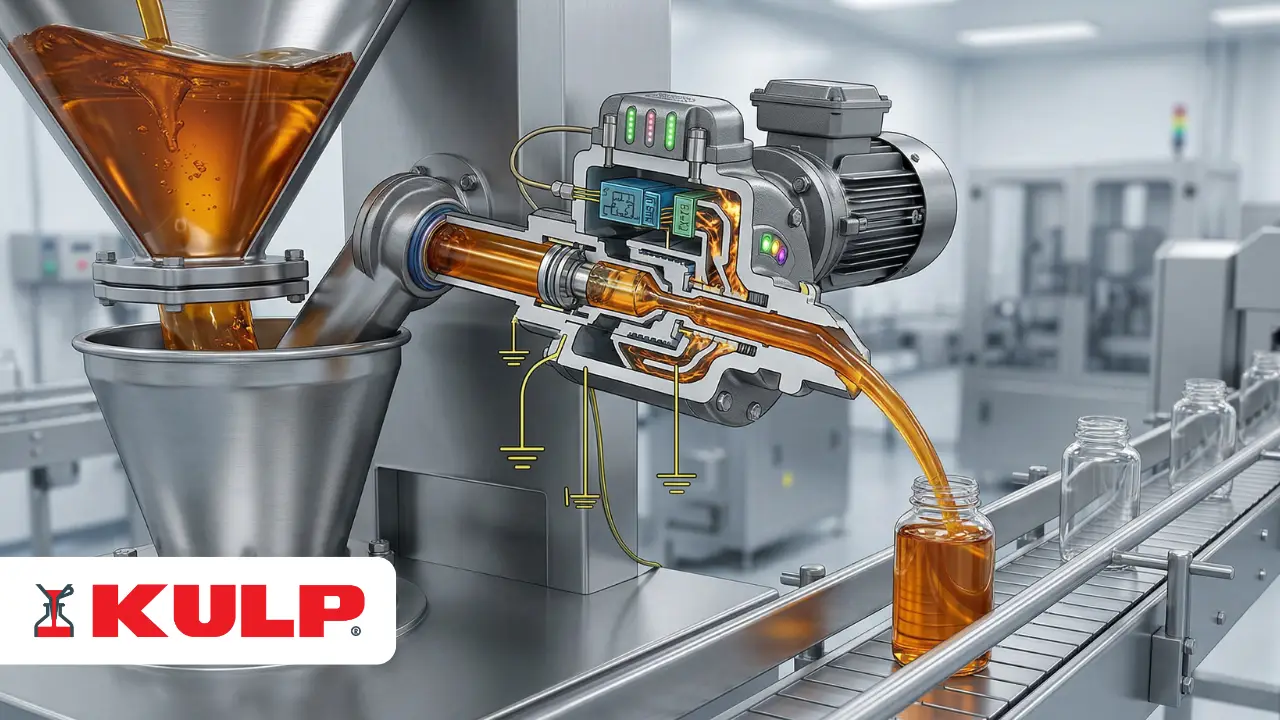

Partie 2 : Anatomie de l’Ingénierie des Systèmes Ex-Proof
Il existe deux méthodes fondamentales pour prévenir une explosion : soit interdire la rencontre simultanée du gaz explosif et de l’étincelle, soit emprisonner l’étincelle à l’intérieur d’un boîtier étanche pour l’empêcher de se propager vers l’extérieur.
2.1. Élimination du Risque d’Étincelle (Principe Zéro Étincelle)
Dans le remplissage chimique, l’étincelle provient généralement de deux sources : électrique et mécanique (friction).
Étincelle Électrique : Un moteur ou un capteur standard produit de micro-étincelles (arcs) lors des cycles d’activation/désactivation. Dans les systèmes Ex-Proof (antidéflagrants), tous les équipements électriques (moteurs, capteurs, vannes, écrans IHM) doivent impérativement être certifiés ATEX. Les moteurs électriques doivent intégrer des boîtiers moulés « Antidéflagrants » (Flameproof – Ex-d) pour contenir l’étincelle, ou utiliser des modes de protection à « Sécurité Intrinsèque » (Intrinsic Safety – Ex-i) qui limitent l’énergie pour empêcher la création d’un arc thermique.
Étincelle Mécanique (Électricité Statique) : Lors du remplissage de produits chimiques inflammables, le passage rapide du fluide dans les conduites génère une accumulation d’électricité statique. Cette charge peut sauter vers la terre au niveau du col de l’emballage, créant une étincelle de décharge statique. Pour éliminer ce risque à 100%, nous relions électriquement toutes les surfaces en contact avec le produit (tubes, trémie, vannes, buses) sur nos remplisseuses et connectons l’intégralité de la machine à une ligne de terre robuste. De plus, nous utilisons des flexibles spéciaux en acier inoxydable ou plastiques techniques conçus pour minimiser l’accumulation statique.
Partie 3 : Remplissage sans Rebuts et Sécurité au Travail
Assurer un dosage non seulement sûr, mais aussi sans rebuts et efficace est une priorité d’ingénierie. Les peintures solvantées ou lasures inflammables sont des matières premières coûteuses. Le problème majeur de l’utilisateur est le suivant : « Ça s’égoutte, ça salit partout sur la machine, nous devons nettoyer sans cesse et nos rebuts sont très élevés. » Ces fuites ne représentent pas seulement une perte financière ; le produit chimique qui s’égoutte s’évapore et s’accumule au sol, rendant l’atmosphère de l’atelier encore plus explosive (Ex).
3.1. Technologie sans Rebuts par Servomoteur
La clé qui ouvre la porte d’une production sûre et sans rebuts pour nos industriels réside dans la technologie de piston volumétrique à servomoteur.
Précision Millimétrique : Alors que les machines pneumatiques standards fonctionnent avec un écart de ±2-3%, nos systèmes servorégulés atteignent une précision située entre ±0,5% (cinq pour mille) et ±1%, et peuvent descendre jusqu’à ±0,1 g selon la viscosité du fluide. Cela évite le gaspillage par évaporation ou sur-dosage de matières premières coûteuses.
Buse Anti-Goutte (Anti-Drip) : À la milliseconde précise où le remplissage se termine, le produit à l’extrémité de la buse est aspiré vers l’arrière (suck-back). L’extrémité de la buse reste parfaitement propre, comme coupée nette avec une lame ; les égouttements, les débordements et la salissure externe de l’emballage sont évités à 100%. Cela permet à la fois d’économiser la matière et de renforcer les protocoles de sécurité de l’usine.
Garantie de Fabrication Locale et Analyse du ROI (Retour sur Investissement) sans Rebuts
Lors de l’investissement dans une ligne de remplissage chimique inflammable, vous devez calculer les rebuts de matières premières et les risques de sécurité, et non le seul coût de l’emballage.
Imaginons que vous remplissiez 5 000 emballages de 1 litre de solvant par jour.
Avec une machine de mauvaise qualité, pour éviter un grammage insuffisant, vous régleriez la machine en « excès » avec un écart de ±10 ml.
Cela signifie que vous donnez gratuitement 5 000 x 10 ml = 50 litres de solvant précieux ou de peinture par jour.
Par mois, cela représente 1 300 litres, et par an, 15 600 litres… La valeur de cette matière perdue restitue le coût d’un système sécurisé et sans rebuts en seulement quelques mois sous forme de profit dans votre poche.
De plus, lorsqu’une carte électronique d’une machine importée d’Extrême-Orient brûle ou qu’un joint de piston s’use, attendre 3 semaines pour l’arrivée de la pièce signifie l’arrêt complet de la production. Dans notre usine d’Istanbul, nous soutenons chaque machine que nous fabriquons jusqu’à la moindre vis. Nous utilisons des composants universels de marques mondiales telles que Siemens, Festo ou Schneider ; notre équipe technique intervient sur le terrain en 24-48 heures pour sécuriser votre production.
Foire Aux Questions (FAQ)
1. Comment empêchez-vous les égouttements lors du remplissage de diluant ou de solvant ?
Notre technologie brevetée de buse pneumatique anti-goutte (Anti-Drip) aspire le produit vers l’arrière (suck-back) à la milliseconde précise où le remplissage se termine en inversant la direction de la pression d’air. L’extrémité de la buse reste d’une propreté irréprochable, empêchant à 100% les égouttements et la salissure de l’emballage.
2. Est-il sûr d’utiliser un servomoteur sur une machine Ex-Proof ?
Oui, c’est totalement sûr à condition que le servomoteur soit certifié ATEX et adapté à la classification de la zone (Zone). Nous garantissons la sécurité en équipant les moteurs de modes de protection Ex-d ou Ex-p conformes aux exigences de la Zone 1.
3. La qualité de la ligne de terre de mon usine affecte-t-elle la sécurité de la machine ?
Absolument. Pour dissiper l’électricité statique, nous connectons la machine à la ligne de terre de l’usine. Si la résistance de la ligne de terre de l’usine est trop élevée, l’électricité statique s’accumule, augmentant le risque d’étincelle de décharge. Il est indispensable que l’équipe de sécurité au travail de l’usine effectue périodiquement les mesures de terre et s’assure de leur conformité aux normes.
4. J’ai des produits aux viscosités différentes (par exemple du diluant fluide comme de l’eau et de la peinture solvantée épaisse comme de la pâte). Ai-je besoin d’une machine distincte pour chacun ?
Non. Dans nos pistons volumétriques à servomoteur, le réglage du grammage et de la vitesse s’effectue numériquement en quelques secondes via l’écran tactile. L’opérateur sélectionne « Diluant – Recette 1 » ou « Peinture – Recette 2 » sur l’an, et la machine se calibre d’elle-même sur la viscosité et le volume du produit choisi. Grâce à la mémoire de recettes, la transition entre différents produits est ultra-rapide.
5. Puis-je transformer ultérieurement une remplisseuse Ex-Proof semi-automatique en une ligne entièrement automatique ?
Oui. Nos conceptions sont modulaires. Vous pouvez acquérir aujourd’hui une unité de remplissage Ex-Proof semi-automatique de table adaptée à votre budget, et intégrer demain cette unité au sein d’une ligne de remplissage complète avec convoyeurs, table rotative automatique, capsuleuse et étiqueteuse lorsque votre activité se développera.
Ne Laissez Pas le Risque d’Explosion de Votre Usine au Hasard !
Le remplissage de produits chimiques dangereux, inflammables ve explosifs (Ex) représente bien plus que le simple fait d’acheter une machine et d’appuyer sur une pédale. Le consommateur teste la qualité perçue dès le premier contact ; la régularité du remplissage à l’intérieur de ce petit emballage, son aspect impeccable sans rebuts et son couvercle hermétique influencent directement la décision finale d’achat.
Prenez vos emballages, munissez-vous de vos produits (avec l’accord de votre responsable sécurité) et venez nous rencontrer au sein de notre usine à Istanbul. Dans notre centre de démonstration, réalisons un essai de remplissage en direct aux côtés des ingénieurs experts de Kulp Makine. Constatez de vos propres yeux l’absence d’étincelles de nos systèmes Ex-Proof certifiés ATEX, l’exactitude de nos dosages sans rebuts et la puissance de notre ingénierie. Prenez votre décision après cela. Ne laissez pas la sécurité de votre usine ni la vie de vos opérateurs au hasard, confiez-les à la rigueur de l’ingénierie locale.
